一、冶金行業(yè)蒸發(fā)器結(jié)垢的原因有幾種:
1.鹽類,一般工業(yè)廢水中多含有高鹽,蒸發(fā)過程中,高鹽易結(jié)晶附著在換熱表面,形成結(jié)垢,在日常蒸發(fā)高鹽廢水時(shí)蒸發(fā)工藝須得選擇適合的蒸發(fā)工藝。
2.鈣鎂離子,它同樣是令人頭疼的導(dǎo)致MVR蒸發(fā)器結(jié)垢的又一大原因,它加熱蒸發(fā)后很容易附著在換熱表面,產(chǎn)生結(jié)垢現(xiàn)象。
3.溫度。當(dāng)溫度高于120~130℃鈣結(jié)垢的速度會(huì)隨著溫度的升高而很快增加,當(dāng)溫度升高4~5℃時(shí)結(jié)垢現(xiàn)象成倍的增加。
4.物料流動(dòng)性。尤是在MVR降膜蒸發(fā)器中,如果物料分布不均勻,會(huì)造成過熱現(xiàn)象會(huì)造成燒焦垢層。
二、MVR蒸發(fā)器清洗方式:

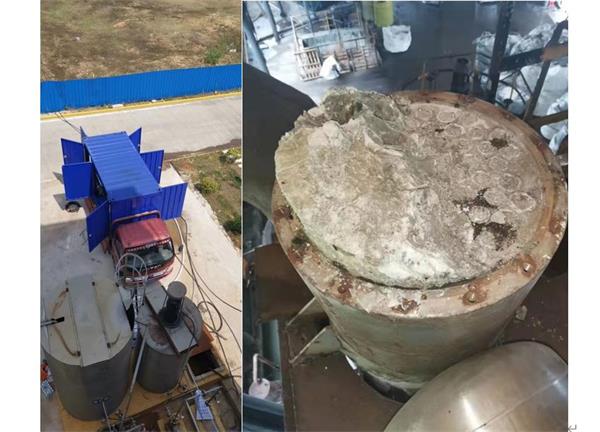

我公司在清洗冶金行業(yè)蒸發(fā)器時(shí)采用高壓水射流清洗的方式,剛開始對(duì)設(shè)備結(jié)垢的成份不了解,導(dǎo)致高壓清洗難度很大,后面我公司針對(duì)污垢進(jìn)行分析:發(fā)現(xiàn)污垢的主要成份是硫酸鈣、硅酸鈣。
序號(hào) | 名稱 | 元素名稱及含量(%) | ||||||||
SiO2 | SO3 | CaO | ZnO | K2O | Fe2O3 | As2O3 | CdO | Al2O3 | ||
1 | 一效加熱器 | 1.01 | 55.33 | 41.65 | 0.64 | — | 0.66 | 0.21 | 0.15 | 0.04 |
2 | 二效加熱器 | 58.52 | 21.14 | 7.92 | 4.56 | 4.06 | 3.08 | 0.16 | 0.14 | 0.13 |
3 | 三效加熱器 | 0.82 | 55.54 | 41.51 | 1.11 | 0.06 | 0.75 | 0.06 | — | 0.02 |
改變方法:
然后針對(duì)污垢進(jìn)行分析,在清洗方式和工藝上改進(jìn),
1.清洗方式采用化學(xué)清洗+高壓清洗,設(shè)備在停機(jī)前使用藥劑浸泡強(qiáng)制循環(huán)

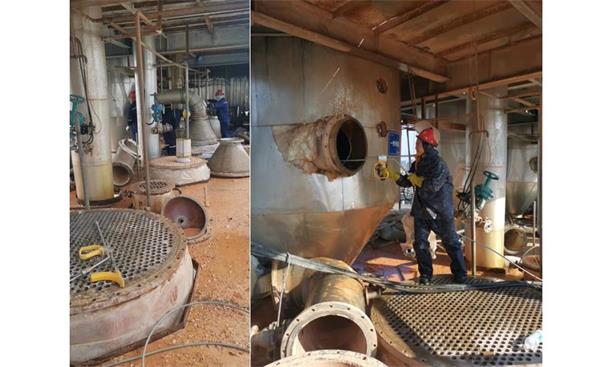

2.然后使用高壓清洗設(shè)備,選用大流量的高壓清洗設(shè)備

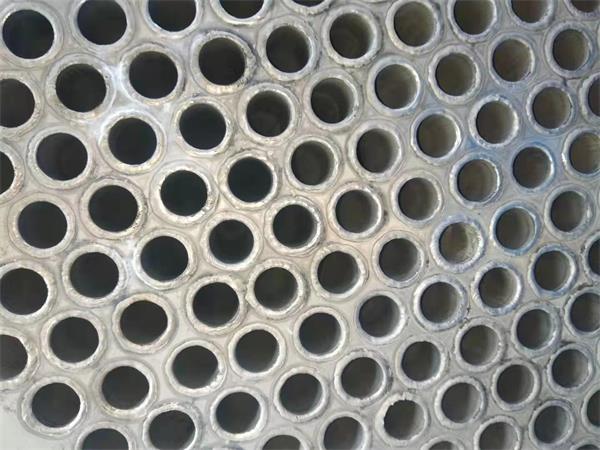

3.清洗機(jī)執(zhí)行機(jī)構(gòu)采用三維的旋轉(zhuǎn)噴頭,最終驗(yàn)收蒸發(fā)器列管全部清洗干凈,達(dá)到金屬本色(鈦合金)得到業(yè)主的表揚(yáng)。
杭州啟翔環(huán)保是專業(yè)的蒸發(fā)器清洗公司。我們專業(yè)為化工企業(yè)提供專業(yè)的化工清洗、高壓水清洗服務(wù)。歡迎您的咨詢:彭經(jīng)理 18958156087
